Hướng dẩn lắp đặt máy xay giò chả là cách đấu nối điện vào máy. Bao gồm cách đấu nối điện nguồn vào biến tần và đấu nối điện từ biến tần vào mô tơ. Có sự khác nhau giữa điện 1 pha và 3 pha khi thực hiện công việc này.

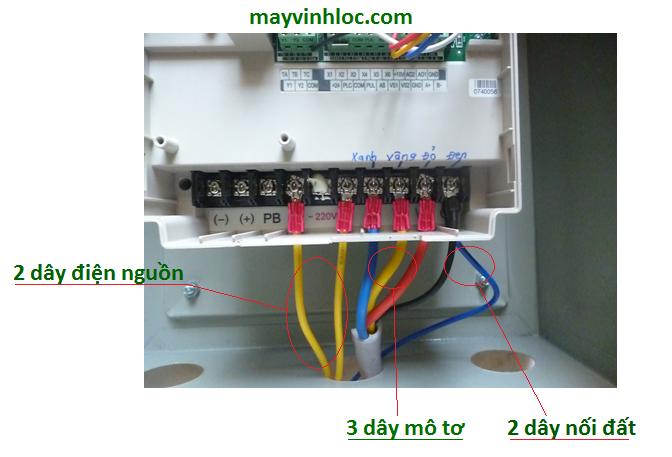

Hướng dẩn lắp đặt máy xay giò chả điện 1 pha 220v
Điện nguồn 220v 2 dây đấu nối vào 2 chân: R và T của biến tần, không phân biệt màu dây điện.
Điện vào máy (điện vào mô tơ) có 4 dây, trong đó 3 dây màu đỏ, vàng, xanh đấu nối vào 3 chân: U, V, W của biến tần, 1 dây màu đen đấu vào chân E của biến tần. Chú ý đúng màu dây điện đã được đánh dấu ĐỎ, VÀNG, XANH, ĐEN.
Dây nối đất 1 dây đấu nối vào chân E của biến tần. Dây nối đất có tác dụng triệt tiêu dòng điện từ trường sinh ra khi mô tơ hoạt động, giúp an toàn cho người sử dụng máy.
Mô hình hướng dẩn lắp đặt máy xay giò chả điện 3 pha 380v như sau:
Hướng dẩn lắp đặt máy xay giò chả điện 3 pha 380v
Điện nguồn 3 pha 380v gồm có 4 dây. Bốn dây này đấu nối vào 4 chân: R, S, T và E của biến tần. Chú ý trong đó chân E là dây trung tính (hay còn gọi là dây nối đất)
Điện vào máy (điện vào mô tơ) có 4 dây, trong đó 3 dây màu đỏ, vàng, xanh đấu nối vào 3 chân: U, V, W của biến tần, 1 dây màu đen đấu vào chân E của biến tần. Chú ý đúng màu dây điện đã được đánh dấu ĐỎ, VÀNG, XANH, ĐEN.

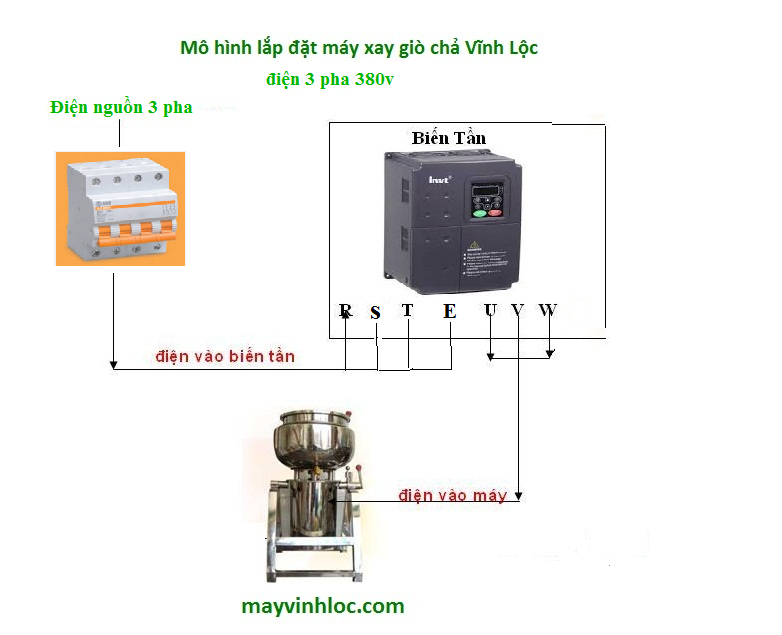

Mô hình hướng dẩn lắp đặt máy xay giò chả điện 3 pha 380v như sau:
Quý khách có nhu cầu tư vấn thêm về kỹ thuật máy móc và điện vui lòng gọi đến may xay gio cha Vĩnh Lộc sẽ tư vấn cho quý khách.
Trân trọng./
